Hilfsseilwinden 30/11 und 50/03Hilfsseilwinden 30/11 und 50/03

Typ 30/11
Die Hilfsseilwinde vom Typ 30/11 wird vorwiegend in Kabelkanalanlagen und auf den Leerrohrtrassen der Telekom eingesetzt. Das 4 mm starke Seil wird an einem Manschettenkolben befestigt und mit Druckluft durch Rohre bis zu 1000 m Länge geschossen. Dieser Manschettenkolben kann zugleich auch als Kalibrierdorn benutzt werden. Das Seil läuft frei von der Seiltrommel ab, kann jedoch jederzeit über den Antriebskeilriemen gebremst werden. Mit der Hilfsseilwinde wird dann das schwere Seil der Kabelziehwinde oder ein leichtes Kabel direkt eingezogen.

Typ 50/03
Die Hilfsseilwinde Typ 50/03 wird vorwiegend in der Rohrsanierung eingesetzt. Hier sind höhere Zugkräfte, niedrigere Zuggeschwindigkeiten und kürzere Seillängen erforderlich. Die Hilfsseilwinde ist mit einem 6 mm-Stahlseil von 300 m Länge ausgerüstet. Andere Seildurchmesser und –längen sind möglich. Bei den Bagela-Hilfsseilwinden kann die Keilriemenspannung über einen Handhebel und ein Fußpedal erzeugt werden. Das Seil wird manuell über ein schwenkbares Parallelgestänge mit Kipphebel gleichmäßig auf der Trommel verteilt. Besonders bei längeren Seilzügen zeichnet sich dieser Windentyp durch eine bedienerfreundliche Handhabung aus.

Beide Winden können zusätzlich mit einem Meterzählwerk ausgerüstet werden. Alle Stahlteile der Winden sind galvanisch verzinkt.

Mess-, Registrier-, und Steuergeräte

Kabeltrommelwagen Nutzlast 900-1.500 kg

Kabeltrommelwagen Nutzlast 1.750-8.000 kg

Kabeltrommelwagen Nutzlast 10.000 - 20.000 kg

Kabeltrommelwagen 30.000 - 32.060 kg

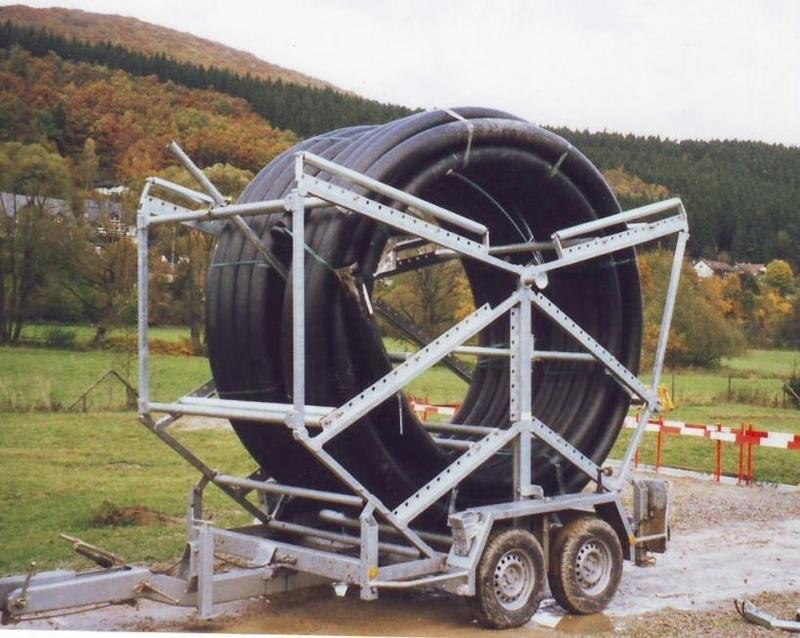

Rohrtrommel-Transportanhänger Nutzlast 2500 - 5800 kg

Rohrtrommel-Transportanhänger Nutzlast 6560 kg

Rohrbund-Transportanhänger Nutzlast 900 - 1560 kg

Rohrbund-Transportanhänger Nutzlast 1700 - 1800 kg

Rohrbund Lade-, Transport und Abspulwagen

Powerflow Bestell-Nr. 111.200.00

Ein wahres Kraftpaket zum Einbringen vonLWL–Kabel mit einem Kabeldurchmesser von 8-27 mm in Rohre mit einem Durchmesser von 32-50 mmmit Druckluft oder Wasser.

Technische Daten:

• max. Geschwindigkeit: 80 m/min
• erforderliche Luftmenge: 10 m³/min
• erforderlicher Luftdruck: 12 bar
• Steuerblock und Aggregat: (125 bar / 15 l/min) notwendig!

Multiflow Bestell-Nr. 111.250.00

Mit dem Multiflow lassen sich bis zu sieben Microrohre und einzelne Kabel 8 - 27 mm in Rohre Ø von 32-50 mm mittels Luft oder Wasser einbringen.

Technische Daten:

• max. Geschwindigkeit: 50 m/min
• erforderliche Luftmenge: 10 m³/min
• erforderlicher Luftdruck: 12 bar
• Steuerblock und Aggregat: (125 bar / 15 l/min) notwendig!

Miniflow Bestell-Nr. 111.301.00

Miniflow ist für das Einblasen von Glasfaser-Kabel-Ø 4-10 mm in Rohre DA 10-16 mm einsetzbar.

Technische Daten:

• max. Geschwindigkeit: 80 m/min
• erforderliche Luftmenge: 1 m³/min
• erforderlicher Luftdruck: 15 bar
• Steuerblock und Aggregat: (125 bar / 15 l/min) notwendig!

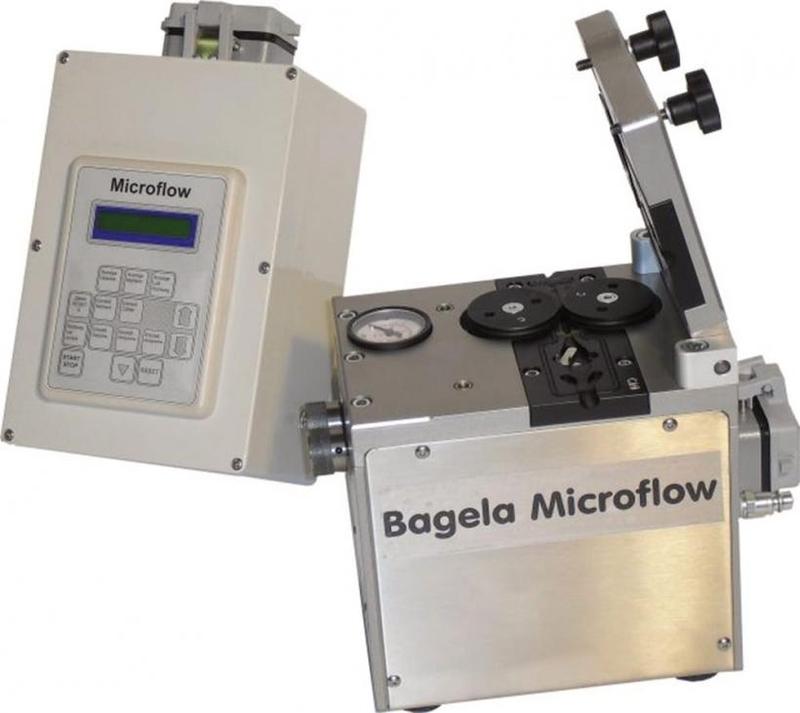

Microflow Bestell-Nr. 111.350.00

Microflow ist für das Einblasen von kleinen optischen Fasern von 1-4 mm in Rohre DA 5,7 oder 10 mm hergestellt.

Technische Daten:

• max. Geschwindigkeit: 100 m/min
• erforderliche Luftmenge: 1 m³/min
• erforderlicher Luftdruck: 15 bar
• erforderliche Stromversorgung: 230 V
• Leistung: 180 W

Hydraulikaggregat BHA 125/15 Bestell-Nr. 010.120.00

Das Aggregat ist für Bagela Powerflow, Multiflow und Miniflow erforderlich.

Technische Daten:

• Hydraulikdruck: 125 bar
• Fördermenge: 15 l/min
• Gewicht: 84 kg

Hydraulikschlauch 10 m für BHA 125/15 Bestell-Nr. 003.528.02

Hydrauliksteuerblock Bestell-Nr. 111.420.00

An dem Hydrauliksteuerblock werden der Druck und Geschwindigkeit geregelt. Über den Handhebel werden die Ketten des jeweiligen Einblasgerätes in Bewegung gesetzt. Das Aggregat ist erforderlich für Bagela Powerflow, Multiflow und Miniflow.

Kompressor Bestell-Nr. 111.430.00

geeignet für Miniflow und Microflow, ein Nachkühler ist erforderlich.

• Mobilair M17/15
• Luftdruck max. 15 bar
• Luftmenge 1 m³/min

Wasserpumpe Bestell-Nr. 111.410.00

Das Hochdruckwasseraggregat kann optional für Powerflow und Multiflow eingesetzt werden.
